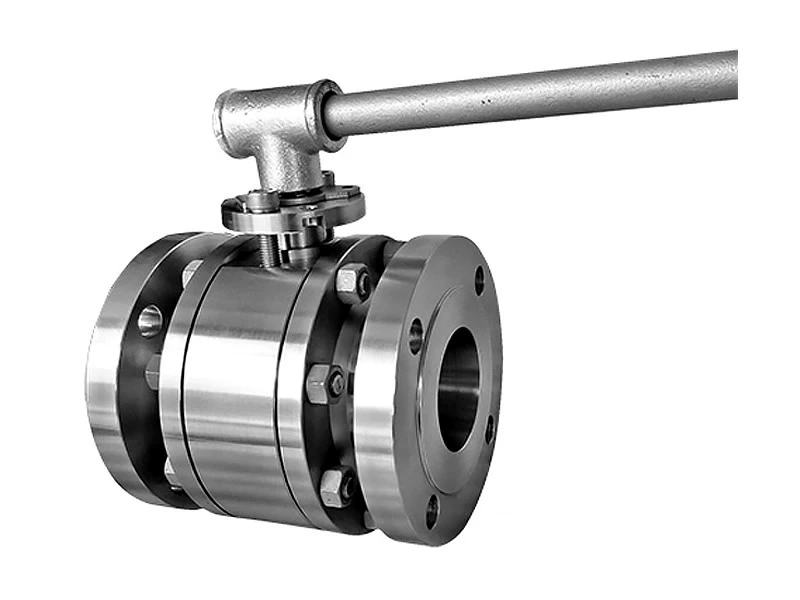

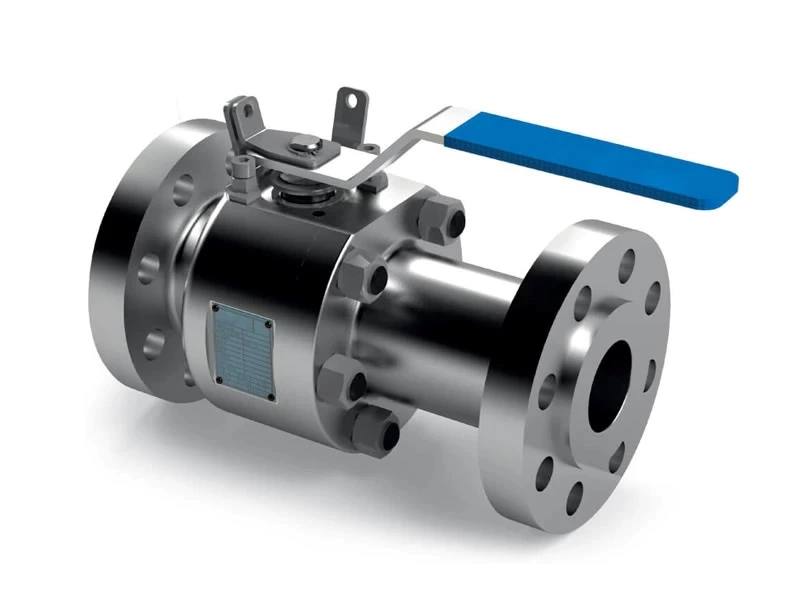

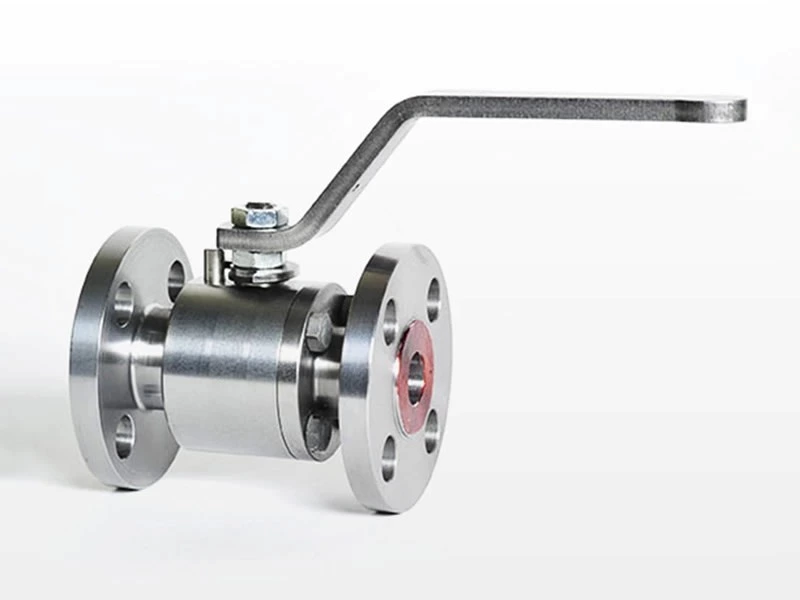

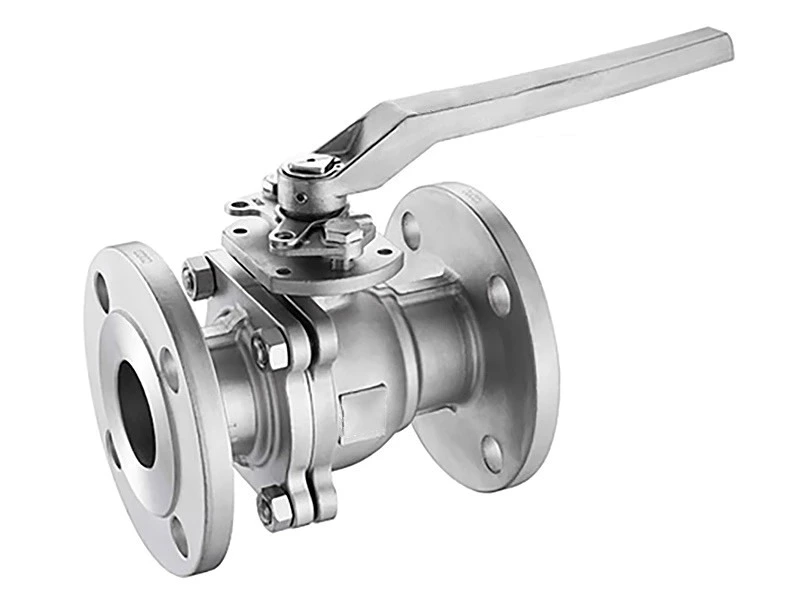

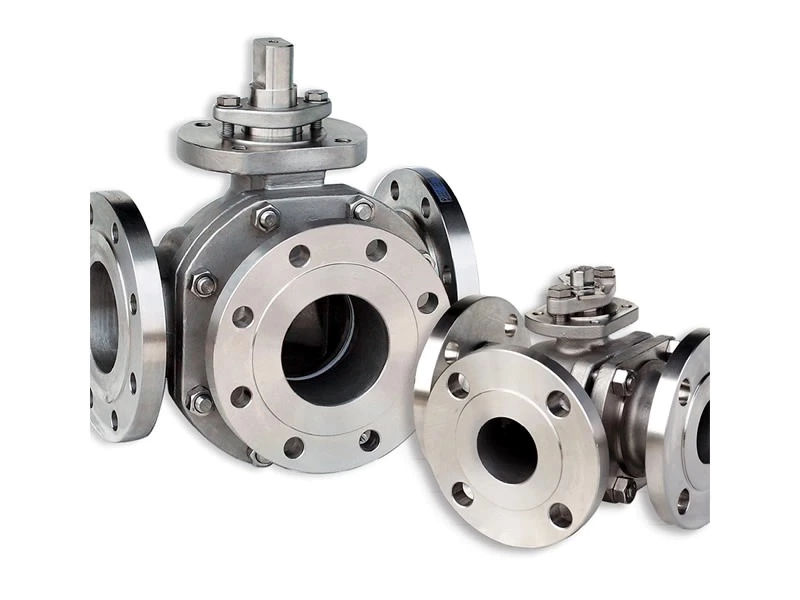

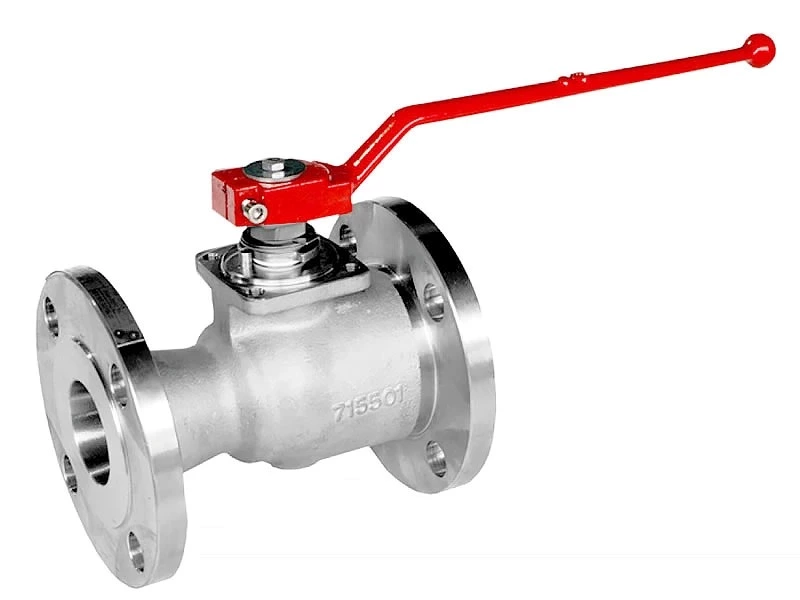

侧入式浮动球阀

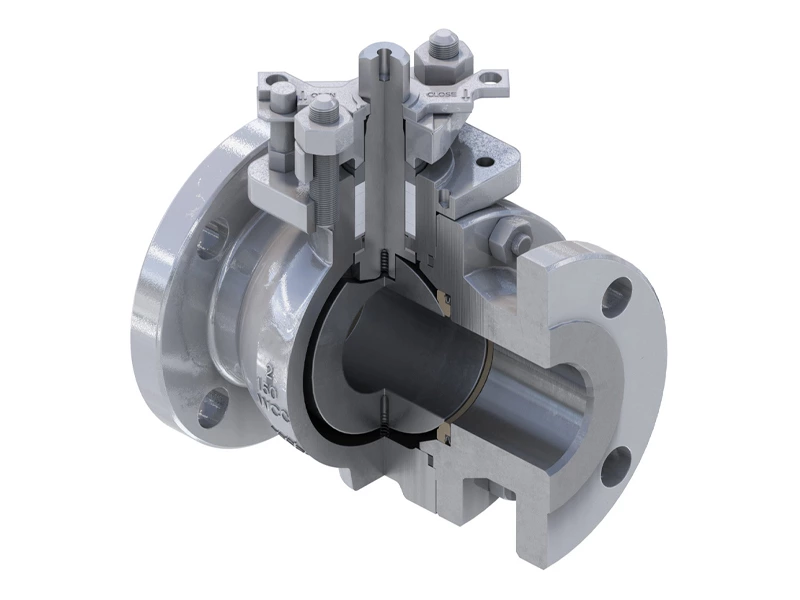

侧入式浮动球阀符合API 6D标准。该阀门采用锻造螺栓连接的两片式分体设计，通径较小，适用于中低压工况。阀座直接插入阀体，设计简洁。

上游流动压力将自由浮动的球推向下游阀座 - 由此产生的压缩提供了完美的无泄漏密封解决方案。

阀杆连接在球的顶部，使阀门能够通过四分之一旋转运动打开和关闭。

材料选择完全可定制，以满足客户的项目规格，并提供多种独特功能，提供适用于恶劣的海上环境和腐蚀性和磨蚀性流体的增强技术解决方案。

阀门设计

基于 API 6D /ASME B16.34 / ISO 17292 和客户要求。

温度范围

-150 至 662°F（-101 至 350°C）

尺寸

NPS 1/2-8（DN 15-200）

压力等级

ASME 150 - ASME 2500

面对面

符合 API 6D /ASME B16.10

端部连接

RF、RTJ 符合 B16.5 和 B16.47
SW、承插焊接符合 B16.11

车身设计

锻造/铸造螺栓两件式

座椅设计

软阀座或金属阀座，球体和阀座表面堆焊硬面

特征

纯石墨防静电装置二次密封
防吹出阀杆
双向紧密关闭
低逸散性排放阀杆填料可用
O形圈/唇形密封和石墨配置

操作员

手册：扳手或带挂锁的齿轮

测试与认证

符合 API 6D、ISO 5208 和 API 598 检验和测试

防火安全，并根据 API 6FA/API 607/ISO 10497 进行防火测试

符合 IEC61508 的 SIL 3 认证

符合 ISO15848 标准的逸散性排放

PED 2014/68/EU
