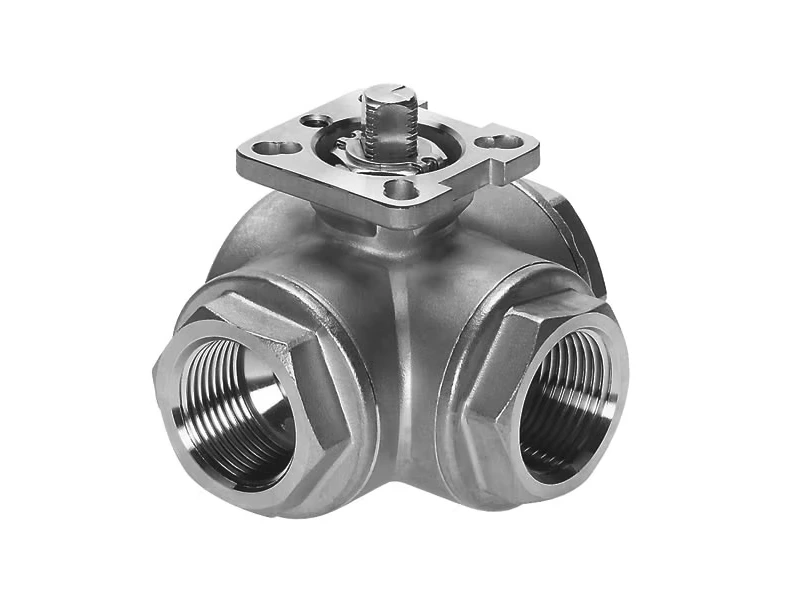

摘要规格：三通/四通球阀，公称直径：NPT/SW 端类型为 DN15~50，法兰类型为 DN50 至 DN450；公称压力 1.6Mpa~6.4Mpa/1000WOG（2.5MPa）为 NPT/SW 型/150LB~1500LB 为法兰型；结构类型为球型，连接方式为 T/L 型
摘要规格：三通/四通球阀，公称直径：NPT/SW 端类型为 DN15~50，法兰类型为 DN50 至 DN450；公称压力 1.6Mpa~6.4Mpa/1000WOG（2.5MPa）为 NPT/SW 型/150LB~1500LB 为法兰型；结构类型为球型，连接方式为 T/L 型
摘要规格：三通/四通球阀，公称直径：NPT/SW 端类型为 DN15~50，法兰类型为 DN50 至 DN450；公称压力 1.6Mpa~6.4Mpa/1000WOG（2.5MPa）为 NPT/SW 型/150LB~1500LB 为法兰型；结构类型为球型，连接方式为 T/L 型
| 规格 | |
| 阀门类型 | 三通球阀、四通球阀 |
| 公称直径 | DN15~50为NPT/SW接口类型，DN50至DN450为法兰接口类型 |
| 公称压力 | NPT/SW 型为 1.6Mpa~6.4Mpa/1000WOG (2.5MPa)，法兰型为 150LB~1500LB |
| 结构类型 | 球型 |
| 连接类型 | 法兰、螺纹 |
| 工作温度 | ≤350℃（-20~232℃~350℃） |

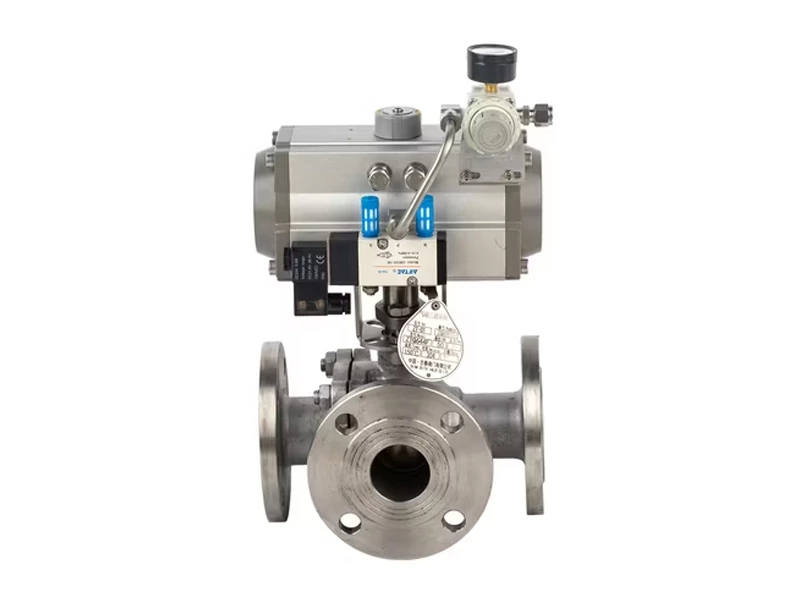

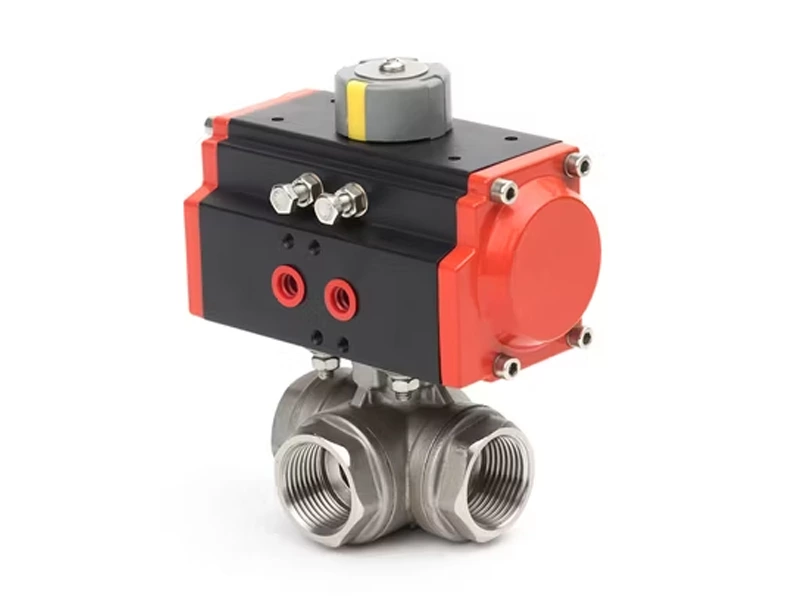

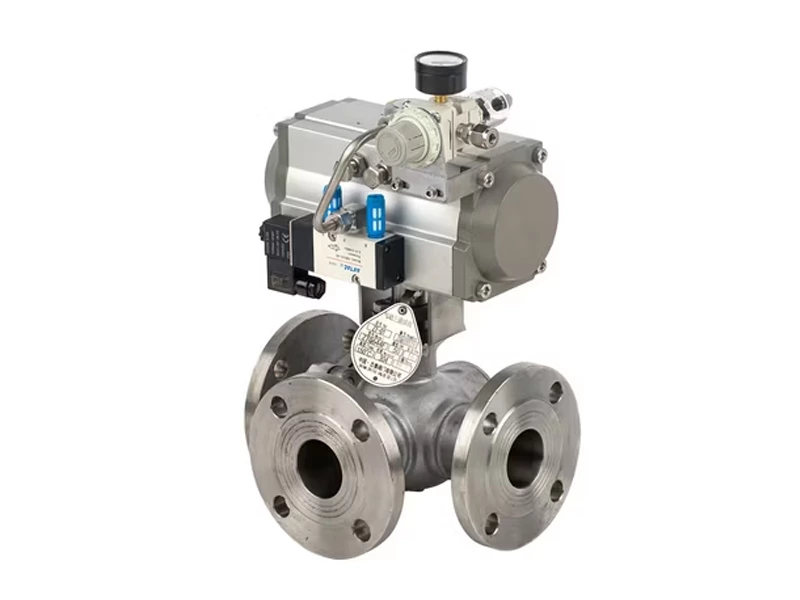

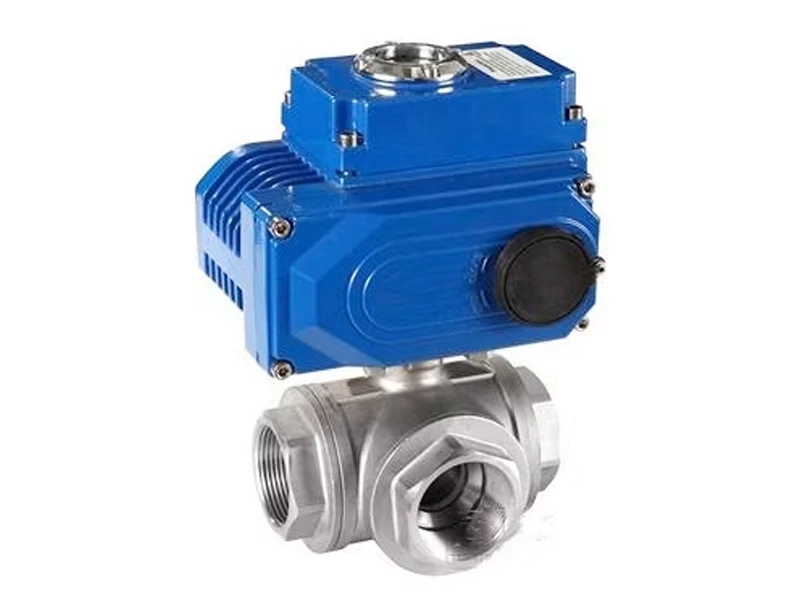

| 行动方式 | 手动、电动、气动 |
| 阀体材质 | 铸钢、不锈钢 |
| 设计标准 | 中国标准；美国国家标准；日本标准； DIN |
| 应用媒体 | 水、油、气、液体 |
| 弹簧类型 | G.NPT.BSPT.BSP.DIN259/2999 |
| Q14F螺纹三通不锈钢球阀适用介质 | 水、油、气和一些腐蚀性液体（WO G） |
| 主要零件材质 | ||
| 不 | 部件名称 | 材料 |
| 1 | 身体 | 碳钢/不锈钢 |
| 2 | 博内特 | 碳钢/不锈钢 |
| 3 | 球 | 碳钢/不锈钢 |
| 4 | 座位 | 聚四氟乙烯/聚醚醚酮/尼龙 |
| 5 | 干 | 碳钢/不锈钢 |
| 6 | 包装 | 聚四氟乙烯/石墨 |
| 7 | 垫圈 | 聚四氟乙烯 |
| 8 | 压盖螺母 | 碳钢/不锈钢 |
| 9 | 处理 | 碳钢/不锈钢 |
| 10 | 方向牌 | 铝 |
| 11 | 坚果 | 碳钢/不锈钢 |
| 12 | 锁定装置 | 碳钢/不锈钢 |
| 十三 | 皮革护套 | 塑料 |
| 设计特点 |
| 1.双O型圈第三重量阀杆密封设计。 |
| 2.阀杆防爆装置设计。 |
| 3.大层板限制变形空间设计。 |
| 4、平台设计符合IS05211标准。 |
| 5、多层填料TA-luft VDI2400阀杆密封零泄漏设计。 |
| 6.双蝶形弹片装配滥用设计。 |
| 7.座椅防火设计。 |
| 8、隐形定位锁装置的设计。 |
| 9、防静电装置设计。 |
| 产品特性 |
| 1、三通球阀任意通径均可作为入口，无泄漏，并可根据工况制成L型或T型通道，使安装更加方便。 |
| 2、系统泄压后，不需拆卸整个阀体就可进行检查和维护。 |
| 3.三通球阀分为L型和T型，按介质的流向进行切换，可使两个互相垂直的通道连通；T型适用于分流、合流或流向切换。 |
| 4.双座密封三通球阀结构紧凑，外形美观，密封性能好，它既可以实现管路中介质流向的切换，又可以使垂直方向的两个通道相互接通或关闭 |
| 5.1 法兰端：GB/T9113、ASME B16.5、JIS B2212、DIN 2543-2545 5.2 防爆轴/流量减少 5.3 精密铸造 5.4 管理 ISO 5211 平台 5.5 挂锁装置 5.6 四个阀座 5.7 L 端口或 T 端口使用 360° 旋转手柄 |
主要尺寸----高平台三通球阀（L型）
| 尺寸 | D | 左 | 哈 | D1 | B | W1 | W2 | 哈 | 重量(克) |
| 1/2英寸 | 12.7 | 64 | 53 | 97 | 32.0 | 22.4 | 35.0 | 10-24UNC | 530 |
| 3/4英寸 | 16.0 | 76 | 63 | 126 | 38.0 | 22.4 | 35.0 | 10-24UNC | 700 |
| 1英寸 | 20.0 | 87 | 66 | 126 | 43.5 | 22.4 | 35.0 | 10-24UNC | 980 |
| 11/4英寸 | 25.0 | 96 | 81 | 145 | 48.0 | 22.4 | 35.0 | 10-24UNC | 1950 |
| 11/2英寸 | 32.0 | 114 | 83 | 145 | 57.0 | 25.4 | 38.1 | 1/4-20UNC | 2950 |
| 2英寸 | 38.1 | 142 | 96 | 204 | 71.0 | 25.4 | 38.1 | 1/4-20UNC | 4450 |
主要尺寸-----高平台三通球阀（T型）
| 尺寸 | D | 左 | 哈 | D1 | B | F | 格 | W1 | W2 | 哈 | 重量(克) |
| 1/2英寸 | 12.7 | 75 | 59 | 126 | 71.0 | 335 | 375 | 22.4 | 35.0 | 10-24UNC | 550 |
| 3/4英寸 | 16 | 85 | 64 | 126 | 81.5 | 390 | 425 | 22.4 | 35.0 | 10-24UNC | 725 |
| 1英寸 | 20 | 100 | 80 | 145 | 102.0 | 505 | 515 | 22.4 | 35.0 | 10-24UNC | 1000 |
| 11/4英寸 | 二十五 | 115 | 90 | 145 | 108.5 | 510 | 575 | 25.4 | 38.1 | 10-24UNC | 2000 |
| 11/2英寸 | 三十二 | 125 | 96 | 204 | 121.0 | 580 | 630 | 25.4 | 38.1 | 1/4-20UNC | 3000 |
| 2英寸 | 38.1 | 148 | 106 | 204 | 138.5 | 655 | 730 | 25.4 | 38.1 | 1/4-20UNC | 4650 |
法兰端类型的主要尺寸，请联系我们的销售团队获取更多信息。
